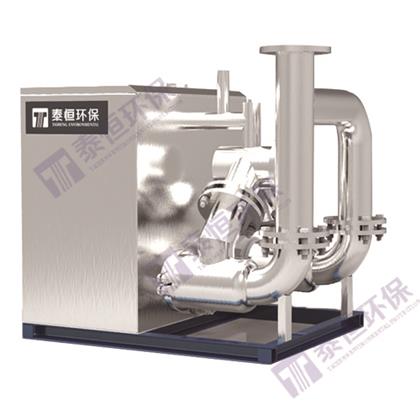

THWTS別墅型污水提升設備

廠家直銷 品質專業 產品定制 技術支持

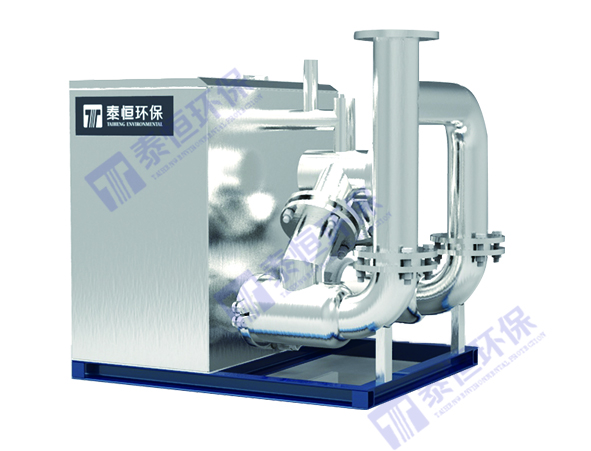

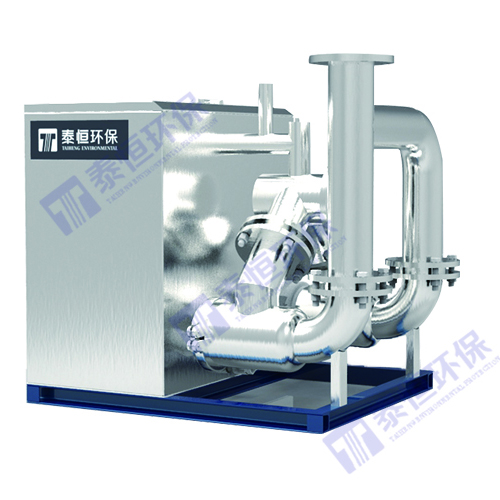

THWTS別墅型污水提升設備雙泵

THWTS別墅型污水提升設備(雙泵配置)

THWTS別墅型污水提升設備單泵

THWTS別墅型污水提升設備單泵

應用領域

  THWTS系列地下污水提升一體化智能設備主要用于別墅、花園洋房、私人會所及其他建筑物地下室和瞬間來水流量較小的遠離排水立管不具備自流排放污的地點、場所的地下廁所的污水提升。

使用環境和工作條件
       環境溫度:0~40℃                介質溫度:< 40℃
         PH    值:5~9                     箱體材質:SUS304不銹鋼
       流量范圍:0~10m3/h              揚    程:0~0.6MPa
      電源電壓:380V±10%              電源頻率:50Hz±5%

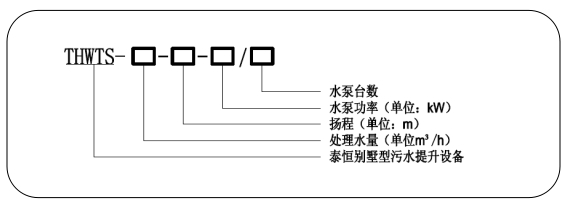

型號及意義

安徽泰恒-地下污水提升一體化智能設備

設備工作原理


  當污水自流進入設備時,通過進水止回閥、兩相分離、水泵進入集水箱。當集水箱內的污水水位達到設定水泵開啟水位時,液位計發出信號,通過控制柜啟動水泵,此時帶壓水流反向旋流沖洗兩相分離,將兩相分離內進水時分離下來的雜物隨著水流一并沖洗并提升排放,在水壓作用下進水止回閥關閉,出水止回閥打開,污水與雜物被提升排放到污水檢查井。此時若有進水,仍可以通過安全回流裝置進入集水箱,機械排水與集水箱進水可同時進行。反沖洗裝置避免了人為定期清掏儲雜物。當集水箱內水位下降到設定的停泵水位時,液位計發出信號,水泵停止工作。

  THWTS別墅型污水提升設備自動運行,無需人工值守。正常啟泵液位發生故障時,聲光報警,超限水位浮球發出信號,并自動緊急強排。控制系統也設有手動控制系統,通過切換旋鈕,實現手動、自動轉換功能。

規格參數表

THWTS系列地下污水提升設備規格參數表

序號

設備型號

額定

流量

提升

揚程

水泵

單泵

功率

輔泵

功率

進口直徑

出口直徑

通氣管

直徑

設備外形尺寸

設備

重量

(m3/h)

(m)

(臺)

(KW)

(KW)

(mm)

(mm)

(mm)

L

(mm)

W

(mm)

H

(mm)

(kg)

1

THWTS-10-10-0.75/1

≤10

10

1

0.75

0.45

DN100

DN50

DN32

620

580

880

65

2

THWTS-10-15-1.5/1

≤10

15

1

1.5

0.45

DN100

DN50

DN32

620

580

880

75

3

THWTS-10-20-2.2/1

≤10

20

1

2.2

0.45

DN100

DN50

DN32

620

580

880

80

4

THWTS-10-10-0.75/2

≤10

10

2

0.75

0.45

DN100

DN100

DN32

980

720

875

105

5

THWTS-10-15-1.5/2

≤10

15

2

1.5

0.45

DN100

DN100

DN32

980

720

875

115

6

THWTS-10-20-2.2/2

≤10

20

2

2.2

0.45

DN100

DN100

DN32

980

720

875

130

注:
  1、以上為水泵內置式別墅地下空間污水提升設備,根據客戶需要配置為單泵或雙泵;
  2、設備箱體、管道材質均采用304不銹鋼材質;水泵采用國產一線品牌潛污泵;控制柜采用PLC智能控制柜,主要元器件均采用施耐德/ABB;
  3、THWTS別墅型污水提升設備為地上式安裝或坑內安裝。坑內安裝需配置輔泵,設備安裝前地面要求平整剛性,具體參見設備尺寸安裝圖;
  4、上表為標準型號參數表,流量、揚程、外形尺寸均可根據客戶實際使用情況,非標設計制造。
設備安裝說明

THWTS系列別墅型污水提升設備雙泵安裝說明圖

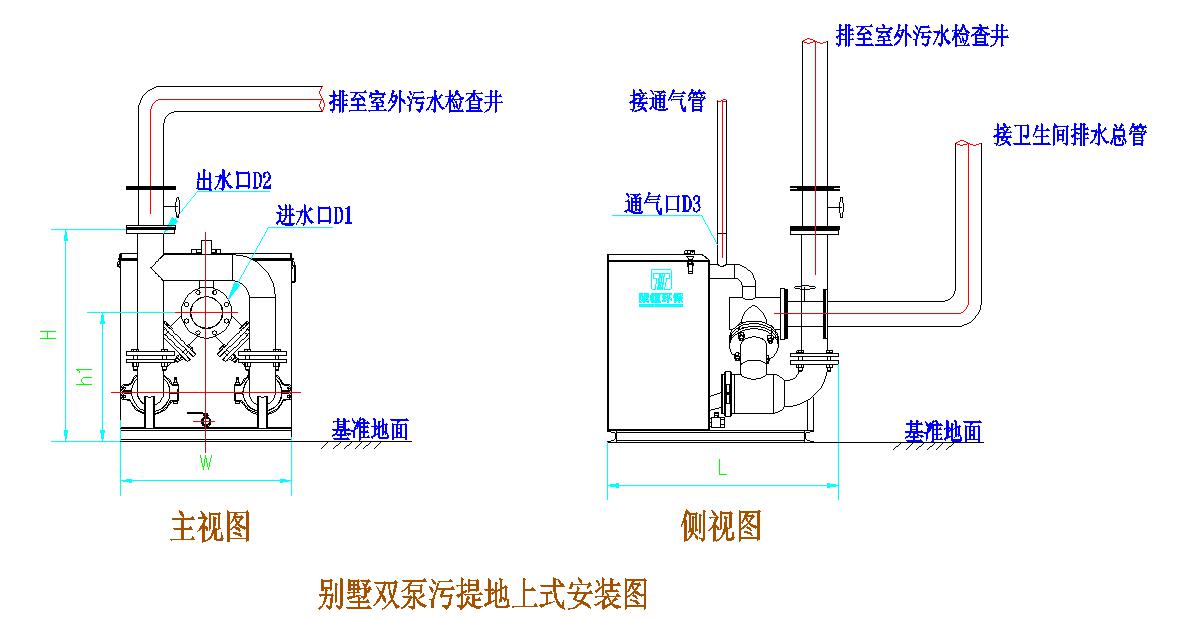

THWTS別墅型污水提升設備雙泵地上安裝

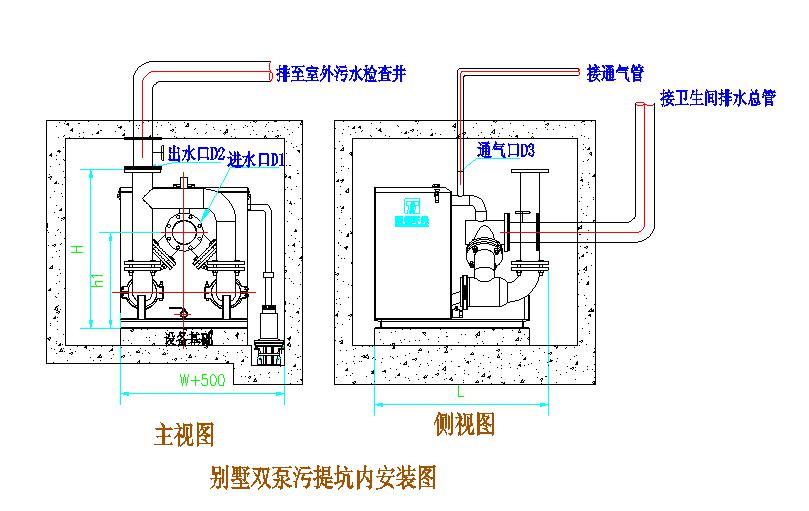

THWTS別墅型污水提升設備雙泵坑內安裝

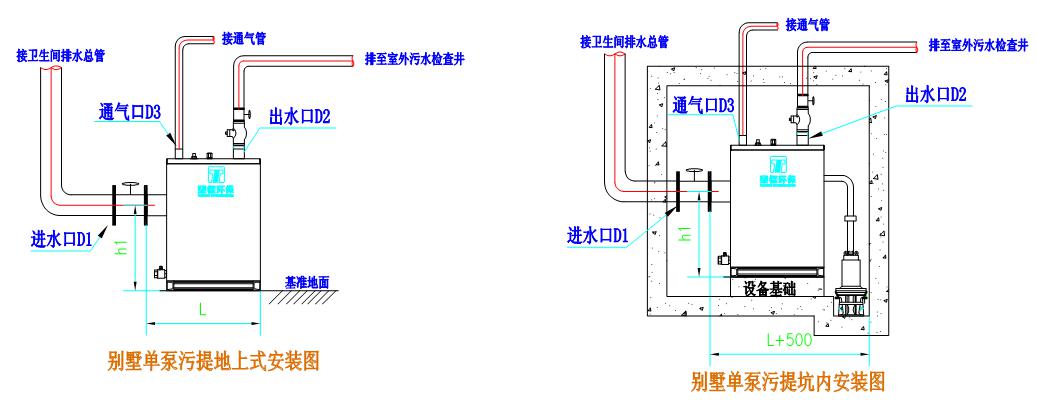

THWTS系列別墅型污水提升設備單泵安裝說明圖

THWTS系列公共型污水提升設備單泵安裝

地上式安裝技術說明

 ?。?)采用地上式安裝設備,要求地面平整;
 ?。?)設備就位后,要求下端用地腳螺栓進行固定;
 ?。?)設備進、出水口兩端都必須安裝閘閥,以便設備的調試及檢修;
  (4)設備通風管應連接到室外或與建筑物的排水通風系統連接;
 ?。?)設備旁邊應設有排水溝,便于維修排水和緊急事故的排水;
 ?。?)其他未盡事宜請參照相應的國家規范。

坑內安裝技術說明

 ?。?)采用坑式安裝設備,需設預留坑。預留坑尺寸請參見設備安裝尺寸表,要求坑內地面平整,有內置爬梯、照明裝置和設備安裝平臺;
 ?。?)預留坑的高度須保持設備就位后,污水能自流進入設備進水口;
 ?。?)設備就位后,要求下端用地腳螺栓進行固定;
 ?。?)設備進、出水口兩端都必須安裝閘閥,以便設備的調試及檢修;
 ?。?)泰恒環保的這款設備通風管應連接到室外或與建筑物的排水通風系統連接;
 ?。?)安裝坑內應設有500mm×500mm×500mm的排水坑,用來安裝輔泵,以便設備維修時排水和緊急事故排水;
  (7)設備安裝預留坑要求上部蓋板方便打開,以便日后維護檢修;設備檢修時,打開人孔蓋板通氣半個小時后,在進行作業;
  (8)其他未盡事宜請參照相應的國家規范。
